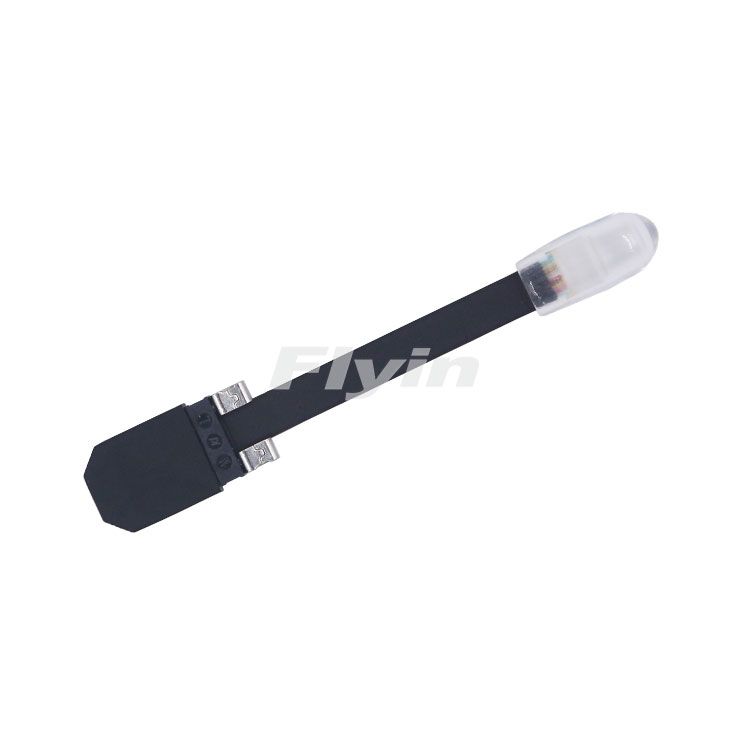

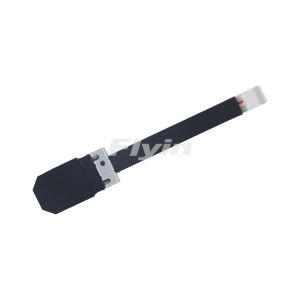

12CH FA-MT (45°)

FA-MT產品是一款高性能光模塊組件產品，其產品特點包括高傳輸速率、低能耗、穩定性強等優勢。FA產品結構尺寸靈活多變，可根據不同客戶要求定制產品結構。飛宇引入了NACHI SM1515AP 切割設備和YGN-590RSM-FA (Yagishita Giken) Core-pitch測量設備。通過優化設計和精密加工工藝，使得FA-MT產品能夠?qū)崿F(xiàn)更好的耦合傳輸效率，確保產品有穩定性和可靠性，為用戶帶來更好的使用體。

請至少選擇一個參數！！或者立即咨詢

相關產品

產品描述

產品參數

特點

多通道并行光連接傳輸方式

低插入損耗，高隔離度

高穩定性和可靠性

生產車間展示

Parameters	Unit	specifications
Operating?wavelength	---	1310&1550/850
Channel?Number	---	4/8/16/32/48/64/128
Core?pitch?toerance	um	±0.5
Polishing?length?toerance	mm	±0.3
Width?	mm	±0.1
Height	mm	±0.1
Polishing?Angle?toerance	°	±0.3/0.5
Polishing?top?Angle?toerance	°	±0.5
Insertion?Loss	dB	≤0.3
Return?Loss	dB	≥55
Operating?temperature	℃	-40?-?85

Parameters	Unit	specifications（min）	specifications（max）
Lid?size	mm	L1.5?/W0.5?/H0.17	L15?/?W22?/H2
V-?groove?size	mm	L2.0?/W0.5?/H0.5	L20?/?W22?/H2
Bare?fiber?protrusion?length	mm	0.2±0.05	0.2±0.1
Core?pitch	um	250um±0.3um	250um±1.0um
Bare?fiber?degree	°	0°/8°/42.5°/45°±0.3	0°/8°/42.5°/45°±0.3
Total?length	mm	±0.3	NA
IL?of?FA?side?FA	dB	≤0.3
IL?of?MT?side	dB	≤0.3
Uniformity?of?FA?channel	dB	≤0.2
Fiber?type	-	SM/MM/PM	SM/MM/PM
connector?type	-	MT、LC、SC、FC	MT、LC、SC、FC
Operating?temperature	℃	-40—85℃/110℃	-40?-?85℃/110℃
